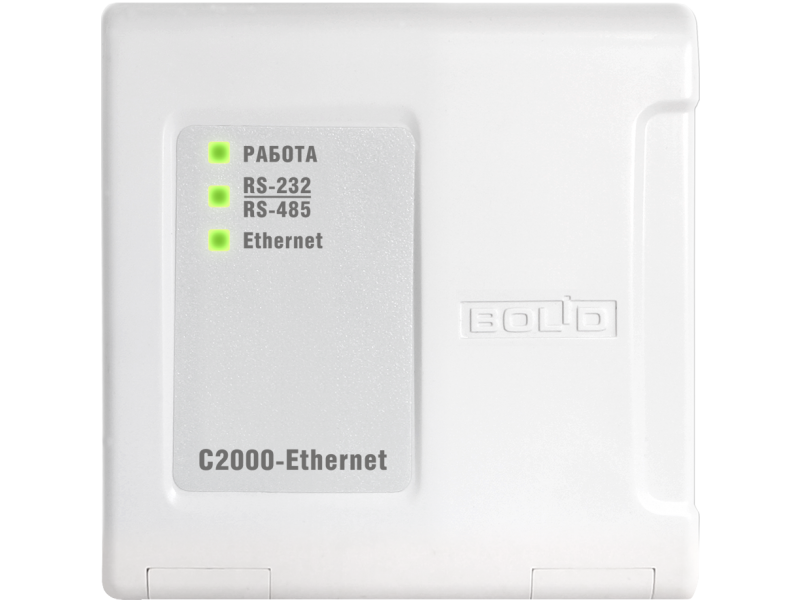

С2000-Ethernet

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Параметры работы по локальной сети

- скорость передачи

10 Мбит/с

- используемые протоколы

UDP, ICMP (ping), ARP

- поддерживаемые способы адресации IP-пакетов

прием/передача единичных пакетов
прием широковещательных пакетов

- максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного «C2000-Ethernet»

8

Параметры работы интерфейсов RS-485/RS-232

- скорость передачи данных

для протокола “Орион” – 9600 бит/с
для протокола “Орион Про” – 9600 или 19200 бит/с
для сторонних протоколов – 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/с

- количество стартовых/стоповых бит

8 бит данных и 1 стоповый
8 бит данных и 2 стоповых

- контроль четности

отсутствует

- максимальная длина пакета

255 байт

- длина линии связи RS-485

не более 1500 м

- длина линии связи RS-232

не более 20 м

Напряжение питания

12 ÷ 24 В постоянного тока

Потребляемый ток

не более 90 мА - при напряжении питания 12 В
не более 50 мА - при напряжении питания 24 В

Готовность к работе после включения питания

не более 3 с

Рабочий диапазон температур

от минус 30 до +50 °C

Степень защиты корпуса

IР20

Габаритные размеры

102×107×39 мм

Вес прибора

не более 0,2 кг

Программирование прибора

программой UProg.exe

Подключение к ПК

через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса

Подключение к прибору

RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
