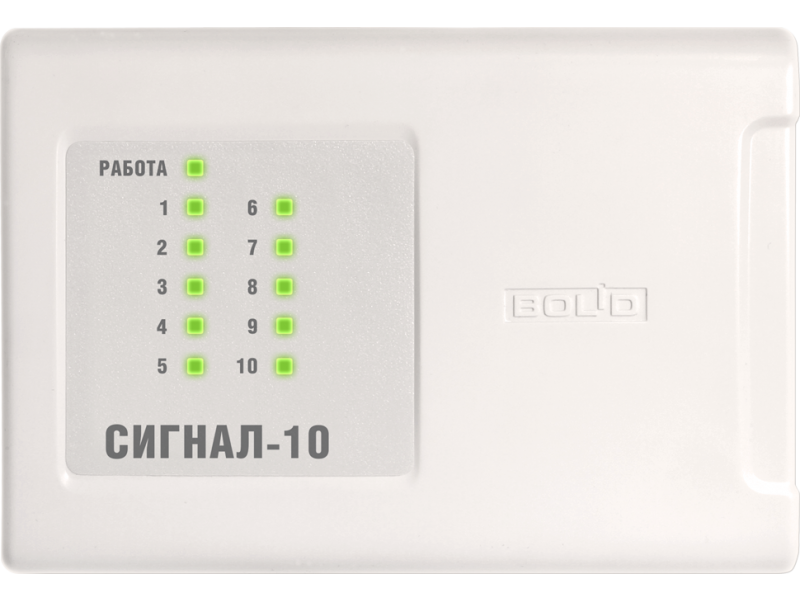

Сигнал-10

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Проводные шлейфы сигнализации (ШС)

10 входов

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС
100 Ом для пожарных ШС

Макс. сопротивление проводов адресных ШС

50 Ом

Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй"

20 кОм для охранных ШС
50 кОм для пожарных ШС

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Без ограничений

Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА"

до 10 в одном ШС

Неадресные охранные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС - до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС типа 1 - до 3 мА
общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА

Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами

без ограничений

Контролируемые цепи технологических установок

по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь

Напряжение на каждом входе ШС

22 В ÷19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА

Световая индикация тревог и неисправностей

1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС

Встроенный звуковой сигнализатор

не менее 50 дБА на расстоянии 1 м

Датчик вскрытия корпуса

микропереключатель

Энергонезависимый буфер событий

512 сообщений

Интерфейс

RS-485, протокол Орион

Скорость передачи

9600 бит/с

Тип передачи

полудуплекс

Питание блока

от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В

Потребляемый ток

220 – 410 мА при напряжении питания 12 В,
110 – 200 мА при напряжении питания 24 В

Готовность к работе после включения питания

не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора)

Внешний считыватель ЭИ

1 вход

Выходной интерфейс

Touch Memory (iButton)

Светодиоды

Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Объем памяти ЭИ пользователей

до 85

Выходы

4 шт.

Оптореле

2 шт.: 350 В, 0,1 А постоянного тока

Ключи (транзисторные)

2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА)

Защита от перегрузки по току

самовосстанавливающиеся предохранители

Рабочий диапазон температур

от -30 до +50 °C

Относительная влажность

до 98% при +25 °C

Степень защиты корпуса

IР20

Габаритные размеры

156х107х35 мм

Вес блока

не более 0,3 кг

Средний срок службы

10 лет

Программирование блока

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа

настенный навесной или на DIN-рейку
